H型钢二次加工线超出正向切割范围
H型钢二次加工线超出正向切割范围？在H型钢二次加工线的实际生产中，“超出正向切割范围”是操作人员经常遇到的报警故障。很多设备使用者面对这一提示时，往往不清楚故障根源，既影响加工效率，也容易延误工期。
疆田激光将清晰解释什么是正向切割范围、为何会出现超范围报警，以及对应的处理与预防方法，帮你快速解决设备停机问题。

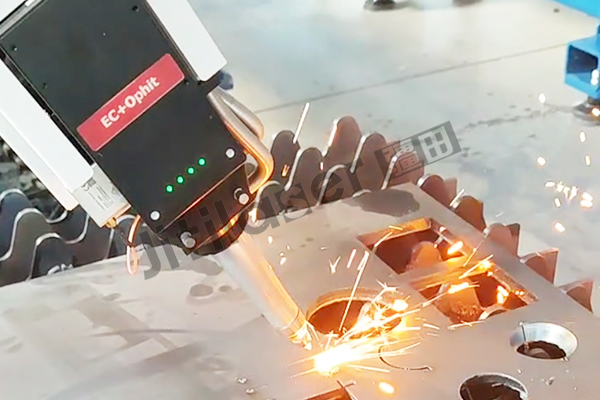

疆田H型钢二次加工线加工中
H型钢二次加工线超出正向切割范围是什么？
正向切割范围是什么
机械行程边界：X/Y/Z轴最大移动距离、A/C摆角极限（如A轴±45°/±90°）、割炬到翼板/腹板的最小/最大距离。
软件/工艺边界：TEKLA/离线编程设定的加工范围、坡口角度上限、留根/过焊孔参数、型材规格（H高/翼宽/长度/厚度）上限。
正向：指设备默认的基准方向（如沿H型钢长度Y轴、高度Z轴、宽度X轴），超出即“越界”。
H型钢二次加工线超出正向切割范围怎么回事？
1、程序/图纸问题（最常见）
零件尺寸/坡口角度超设备额定范围（如A轴设50°但仅支持±45°）。
切割起点/终点、孔位、过焊孔超出型材实体或超出轴行程。
留根/补偿值过大，刀路飘出零件边界。
模型导入/套料错误，零件超出料台/切割区。
2、设备/定位问题
型材摆放偏斜、未对中、长度超长（如超26m）。
辊道/定位装置偏移，实际位置≠程序位置。
轴限位/软限位被误改，有效行程缩小。
导轨磨损、滑块间隙大，定位超差触发保护。
3、工艺/参数问题
坡口/切割方式（跟随/定高）与角度/留根不匹配。
割炬高度/喷嘴距离超安全范围（如过低撞件、过高越界）。
厚板/大规格H型钢超出设备切割能力（如翼宽超600mm、厚度超30mm）。
4、系统/传感器问题
寻边/激光轮廓扫描误判型材边界。
原点丢失、轴校准失效，坐标偏移。
软限位/行程保护参数被篡改。

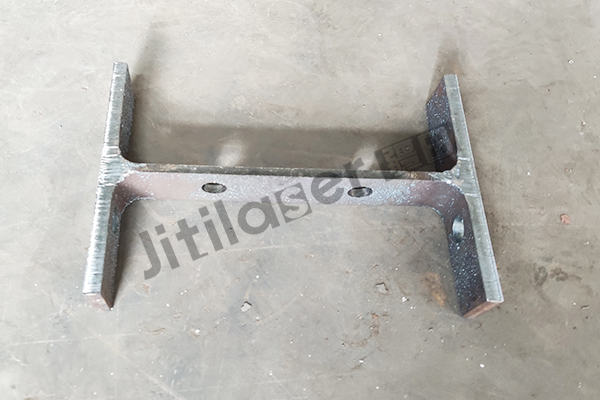

疆田H型钢二次加工线加工样品
H型钢二次加工线超出正向切割范围该怎么办？
1、核对程序与设备参数
查A/C轴角度、X/Y/Z行程、H型钢规格（高/宽/长/厚）是否在额定范围。
改坡口角度至±45°内，缩小留根/补偿，确保刀路在零件内。
重新套料/编程，避免零件越界。
2、检查型材与定位
测量实际长度/宽度，确认不超设备上限。
重新对中、夹紧，消除偏斜与晃动。
校准寻边/激光扫描，修正实际边界。
3、校准设备与参数
回零、校准轴行程与软限位，修复原点漂移。
调整割炬高度、喷嘴距离，匹配跟随/定高模式。
检查导轨/滑块，修复机械间隙。
4、工艺优化
超角度时拆分坡口、分段切割；超长件分段加工。
厚板改用火焰/大功率激光，降低速度、优化预热。

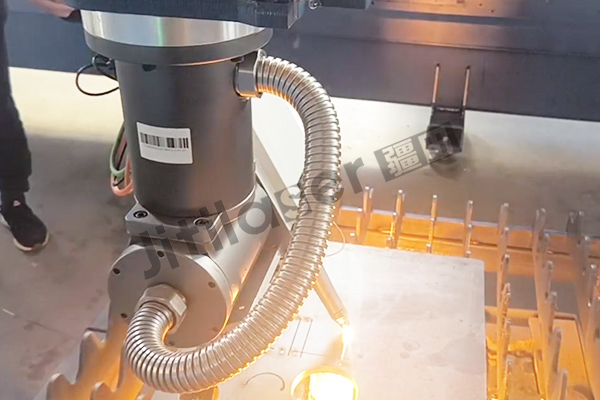

疆田H型钢二次加工线
H型钢二次加工线超出正向切割范围预防措施？
编程前核对设备额定范围（行程、角度、规格）。
上料前检查型材尺寸与摆放，确保对中固定。
定期校准轴、寻边、激光扫描与机械精度。
工艺参数固化并验证，避免随意修改。
“H型钢二次加工线超出正向切割范围”看似复杂，实则多由程序、定位、参数或校准问题导致。只要按照先查程序、再核定位、后校设备的思路逐步排查，绝大多数故障都能快速定位并解决。日常生产中做好编程核对、上料定位、设备校准与参数固化，就能大幅减少此类报警，让H型钢二次加工更稳定、高效。
